Cement üreges blokkforma blokkgyártó géphez

A PRO egy kínai gyártó és szállító betontömb öntőformák automatizált blokkgyártó gépeihez. A penész A megoldásokat MASA, HESS és más kompatibilis berendezésekhez tervezték, lefedik a szabványos és egyedi üreges blokkot gyártási követelmények.

Ez a tömbgyártó géphez készült cement üreges tömböntő forma Hardox acélt és mangán acélt használ a kulcsfontosságú kopási területeken. Ez 4", 6", 8" és 12"-es blokkokhoz kapható 2-lyukú, 4-lyukú, 6-lyukú és 8-lyukú konfigurációkkal. A megállapított a szervizgarancia legfeljebb 90 000 ciklus.

Fő specifikációk

A végleges gépkompatibilitást és a formaméreteket meg kell erősíteni az ügyfél gépmodelljével és jóváhagyott műszaki rajz.

Formatervezés

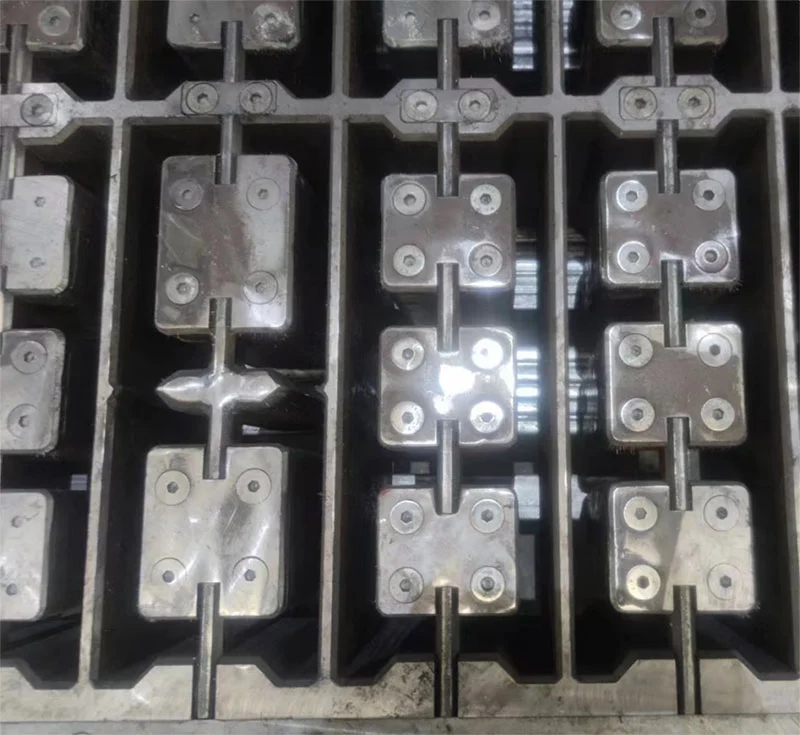

Kopásálló magok

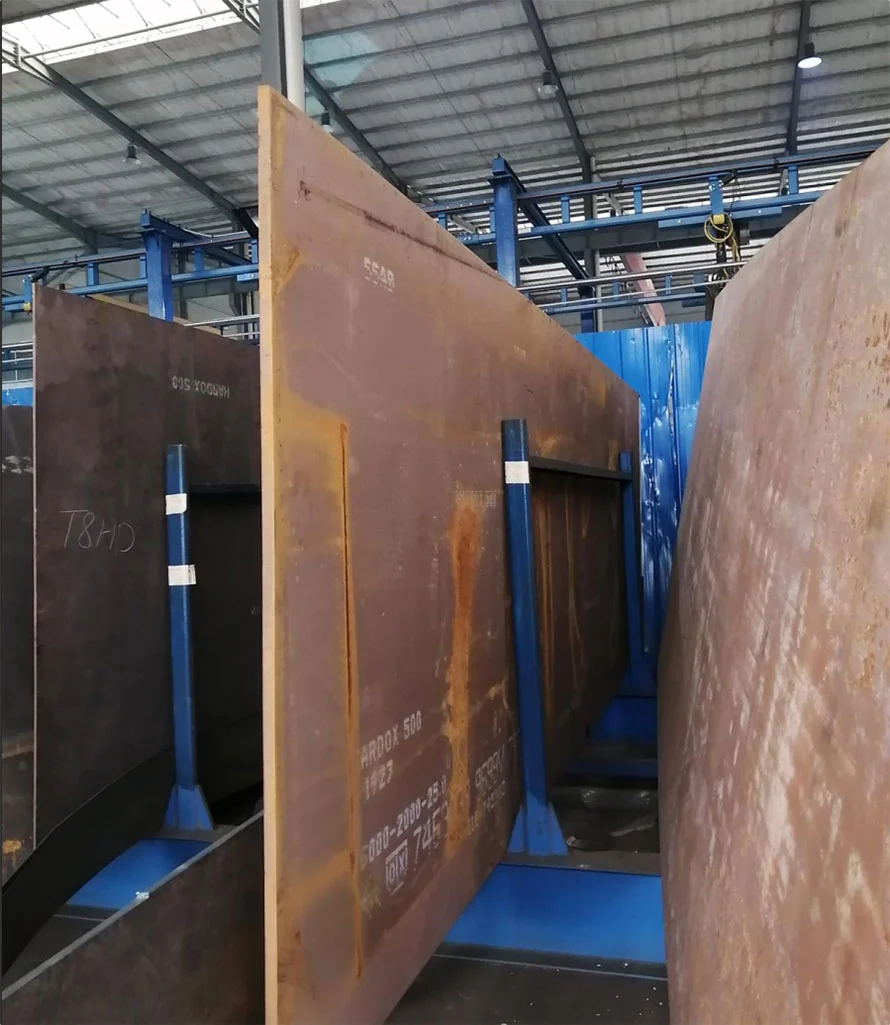

A formamagokat és a magrudakat a blokkgyártás során ismételt nyomásra és súrlódásra tervezték. Hardox acél kulcsfontosságú kopásálló alkatrészekhez használják, míg a formamag karburáló hőkezelést kap.

A megadott keménység 60-65 HRC, 1,2-1,35 mm-es karburáló réteggel. Ez a szerkezet csökkenteni hivatott az idő előtti kopás és a hosszabb szerszámhasználat támogatása.

Cserélhető alkatrészek

A forma cserélhető formamagokat és magrudakat használ. Amikor a kulcsfontosságú kopóalkatrészek elérik szolgáltatásuk végét állapot esetén az egyes alkatrészek cserélhetők a teljes forma automatikus cseréje helyett.

Ez a szerkezet csökkentheti a karbantartási költségeket és a gyártási állásidőt a blokkgépeket üzemeltető gyártók számára folyamatosan.

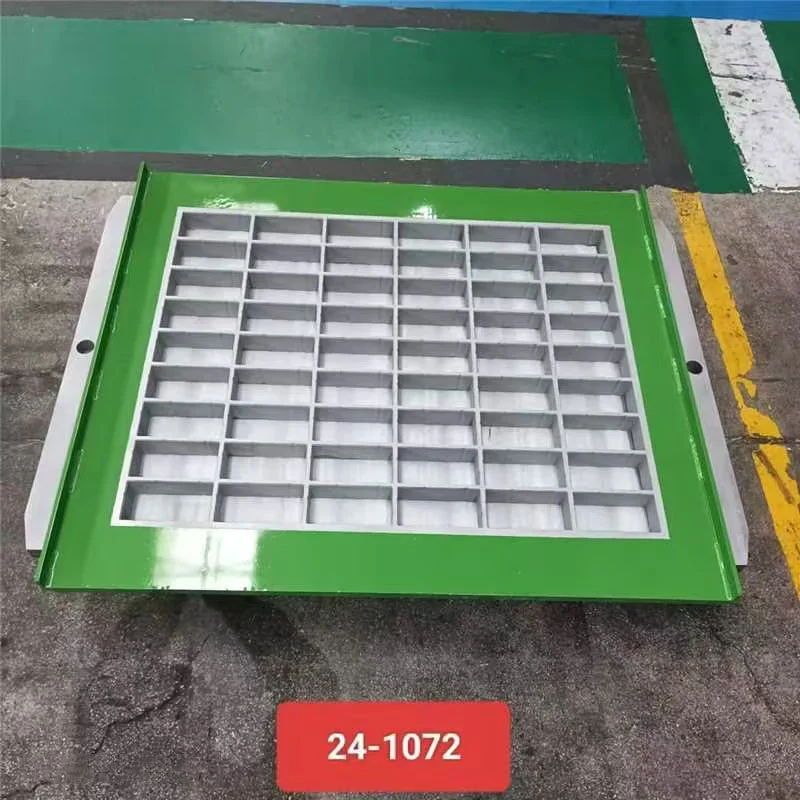

Cserélhető alaplapok

Cserélhető alaplapok állnak rendelkezésre az alkalmazható formatervezésekhez. Az alaplemez cseréje különböző blokkméretek vagy profilok, amelyeket a teljes formaszerelvény cseréje nélkül kell előállítani.

Az elérhető konfiguráció a gép típusától és a szükséges blokkkialakítástól függ.

Méretpontosság

Penésztűrés

Az öntőforma méretpontossága közvetlenül befolyásolja a kész betontömbök konzisztenciáját. Üreg méretei, mag ezért a helyzetnek, a furat geometriájának, a falvastagságnak és az alaplemez igazításának meg kell egyeznie a jóváhagyott blokkkal rajz.

A PRO nem alkalmaz egyetlen univerzális tűrést minden formára, mert a méretek és a megmunkálási követelmények eltérőek a blokk modellnek és a gépnek megfelelően. A végleges tűrést a jóváhagyott műszaki előírásoknak megfelelően igazoljuk rajz és gyártási specifikáció.

A meghatározott tűréshatárt (például ±0,1 mm vagy ±0,2 mm) igénylő projekteknél a követelményt bele kell foglalni az ajánlattételi ajánlatba vagy műszaki rajz a gyártás előtt.

Penész összehasonlítás

PRO vs. szabványos formák

A blokkgyártók számára nem a vételár az egyetlen tényező, amely befolyásolja a formaköltséget. Élettartam, csere az alkatrészek, a méretkonzisztencia és a karbantartási követelmények nagyobb hatással lehetnek a hosszú távú gyártásra költségeket.

A 90 000 ciklusú szám a kijelentett PRO szervizgaranciát jelenti, és nem tekinthető univerzálisnak gyártási élettartam garancia. A tényleges élettartam függ a betonkeveréktől, a gépnyomástól, a vibrációtól, a gyártástól gyakorisága, tisztítása, karbantartása és működési feltételei.

Az értelmes ár-összehasonlításhoz ugyanazt a gépmodellt, formaméreteket, acélanyagokat, blokkot kell használni konfiguráció, mennyiség és szolgáltatási követelmények.

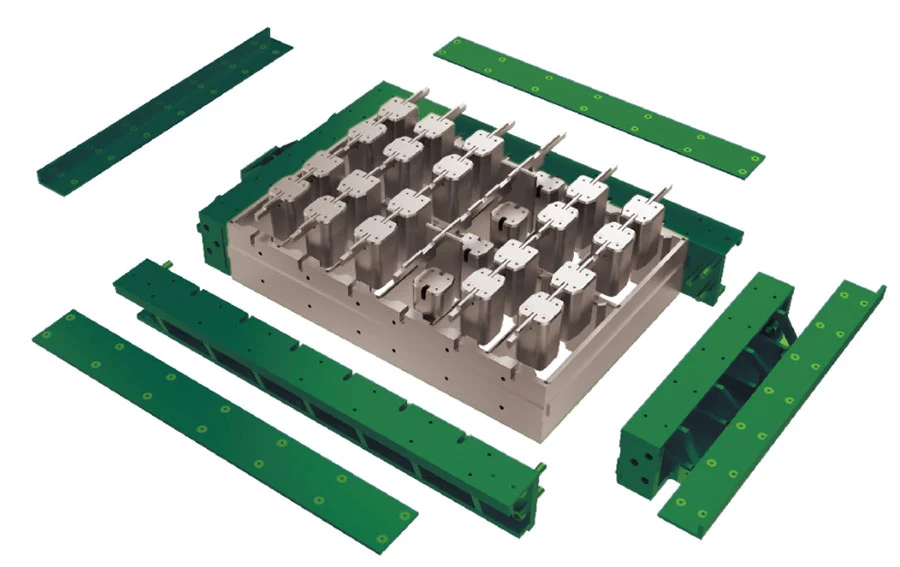

Szerelési szerkezet

Csavaros rögzítés

A szabadon összeszerelt csavaros reteszelő szerkezet leegyszerűsíti a beszerelést, a szétszerelést és a kopás cseréjét alkatrészeket. Olyan ügyfelek számára alkalmas, akiknek a folyamatos gyártás során rendszeres penészkarbantartásra van szükségük.

Hegesztési összeállítás

Hegesztési összeállítás is rendelkezésre áll, ha az ügyfél gépkonfigurációja vagy formatervezése megköveteli. PRO tud műszaki rajzok alapján hegesztési és szerelési tervezést biztosít.

Alkalmazások blokkolása

Üreges építőelemek

Az üreges cementtömböket széles körben használják falazó- és kitöltőanyagként az építőiparban. Üreges szerkezetük képes csökkenti a súlyt és hasznos hő- és hangszigetelő tulajdonságokat biztosít.

Szigetelő blokkok

Különböző üregkonfigurációk használhatók kisebb súlyt vagy jobb szigetelést igénylő blokk-konstrukciókhoz teljesítményt. A blokk végső teljesítménye függ a betonkeveréktől, az üreg kialakításától, a gyártási körülményektől és építési követelmények.

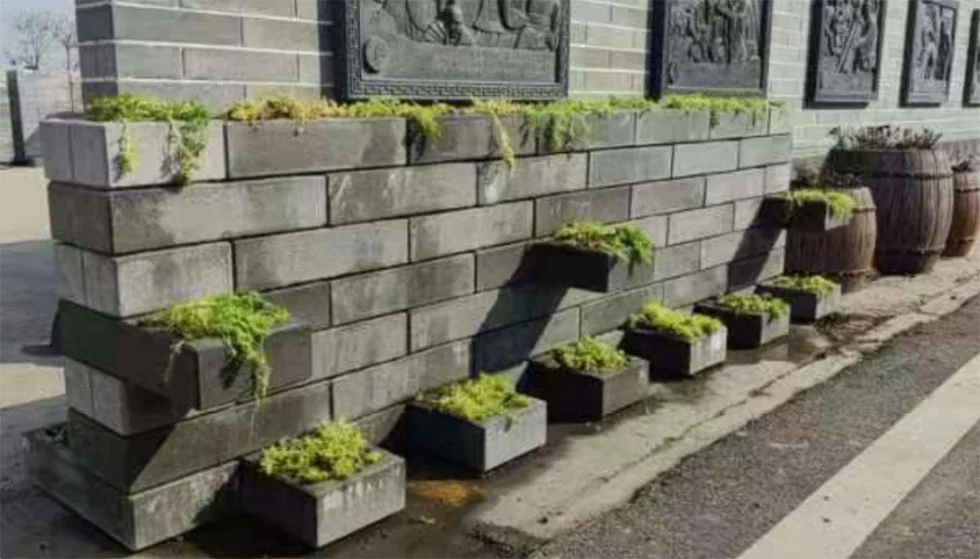

Dekoratív blokkok

A betontömbök építészeti és dekorációs alkalmazásokhoz is gyárthatók, ahol a tömb alakja, profilja, ill Fontos a felület megjelenése.

Gépkompatibilitás

MASA és HESS

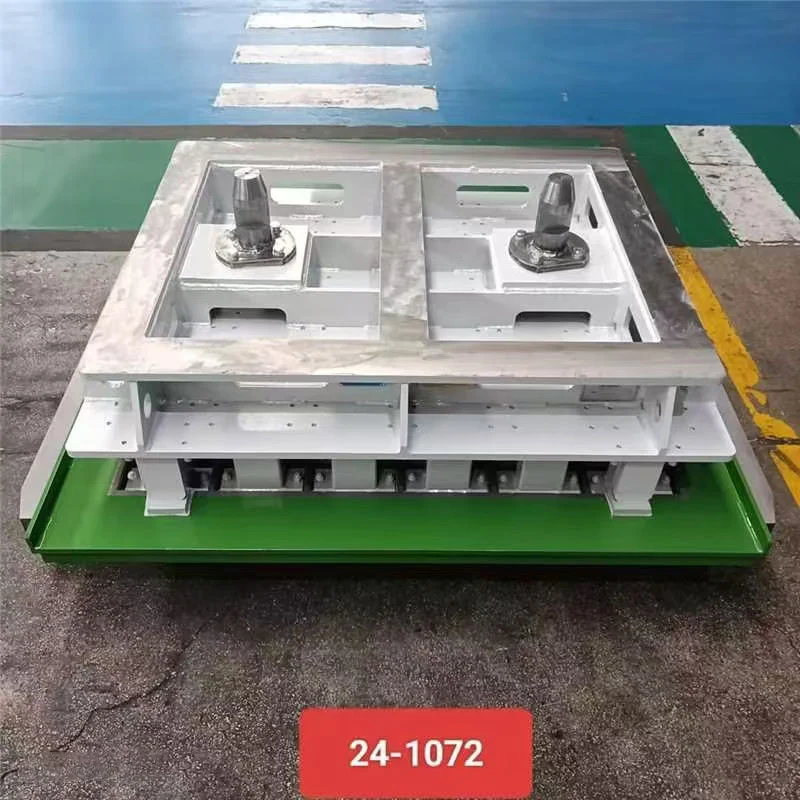

A tömbgyártó géphez készült cement üreges tömbformát MASA és HESS tömbgyártó gépekhez tervezték. Egyéb A gépmodellek géprajzok, meglévő formaminták és kész blokk alapján is értékelhetők méretek.

Cseremegrendelés esetén a vásárlóknak meg kell adniuk a gép modelljét, a forma méreteit, a nyomófej specifikációit és az alapot lemezrészletek és blokkrajz, amikor elérhető.

Egyedi gyártás

Blokk mérete és lyukak

A rendelkezésre álló kivitelek 4", 6", 8" és 12"-es blokkokat takarnak, 2-lyukú, 4-lyukú, 6-lyukú és 8-lyukú konfigurációkkal.

Egyedi üregelrendezések, méretek és profilok értékelhetők a nem szabványos blokkokkal rendelkező projekteknél követelményeknek.

Forma rajzok

A PRO személyre szabott formákat fejleszthet gépi rajzok, meglévő formaminták, kész blokk minták, ill műszaki rajzok referenciaként.

Nagy volumenű projekteknél az ügyfelek megadhatják a mérettűréseket, acélminőségeket, hőkezelést, összeszerelést módszer és ellenőrzési követelmények a gyártás előtt.

Gyártás és karbantartás

Magcsere

A gyorsan cserélhető formamagok és magrudak leegyszerűsítik a rutin karbantartást. Az elhasználódott alkatrészek egyenkénti cseréje lehetséges segít csökkenteni az állásidőt a komplett öntőforma cseréjéhez képest.

Ellenőrzés

Szállítás előtt a testreszabott formákat ellenőrizni lehet a jóváhagyott rajz alapján. Az ellenőrzési követelmények tartalmazhatják az üreg méretei, a mag kiegyenlítése, a furat konfigurációja, az alaplemez elhelyezése és a forma teljes méretei.

Beszerzési információk

Mielőtt megrendelne egy cement üreges blokkformát blokkgyártó géphez, a vásárlóknak meg kell erősíteniük a blokkgép márkáját és modell, kész blokk mérete, furatok száma, forma méretei, acél anyaga, szükséges keménység, hő kezelés, összeszerelési mód és várható gyártási mennyiség.

Egyedi megrendelések esetén a meglévő öntőforma gépi rajzai vagy fényképei csökkenthetik a kompatibilitást kockázatokat.

A PRO formagyártást, összeszerelést és hegesztési tervezést, műszaki tanácsadást és személyre szabott szerszámokat biztosít szabványos és nagy volumenű blokkgyártás.

Gyakran Ismételt Kérdések

Meddig bírja a penész?

Az öntőforma 90 000 ciklusig terjedő szervizgaranciával rendelkezik. A tényleges élettartam a betonkeveréktől függ, gépnyomás, vibráció, gyártási gyakoriság, karbantartás és működési környezet.

Mi a penész keménysége?

A megadott keménység 60-65 HRC. A formamag 1,2–1,35 mm-es karburáló réteggel is rendelkezik a felületi kopás javítása érdekében ellenállás.

Milyen mérettűrést tud biztosítani a PRO?

A tolerancia megerősítése a formarajz és a gépi követelmények szerint történik, nem pedig egyetlen rögzített érték használata esetén minden termék. Ha egy projekt ±0,1 mm-t, ±0,2 mm-t vagy más tűrést igényel, akkor a követelmény beépíthető a műszaki rajzon vagy az RFQ-ban megerősítés céljából.

A kopott formarészek külön cserélhetők?

Igen. A kialakítás lehetővé teszi a kulcselemek, például a formamagok és a magrudak külön cseréjét. Ez csökkentheti karbantartási költségeket, és elkerülje a teljes öntőforma szükségtelen cseréjét.

Milyen blokkméreteket lehet gyártani?

A választható blokkméretek közé tartozik a 4", 6", 8" és 12", 2-lyukú, 4-lyukú, 6-lyukú és 8-lyukú konfigurációkkal. Testreszabott méretek és üregkialakítások is értékelhetők.

Kompatibilis a forma a MASA és HESS gépekkel?

Igen. A tömbgyártó géphez készült cement üreges tömbformát MASA és HESS tömbgyártó gépekhez tervezték. A más gépekkel való kompatibilitás a gépmodell, a formarajzok vagy a meglévő öntőforma segítségével ellenőrizhető minták.

Testreszabhatja a PRO egy formát a gépünknek megfelelően?

Igen. A PRO személyre szabhatja az öntőforma méreteit, a blokküregeket, a furatok konfigurációit, az összeszerelési szerkezeteket és egyéb szerszámokat követelmények a géprajzok és a kész blokk specifikációi szerint.

Milyen információk szükségesek az árajánlathoz?

A vevőknek meg kell adniuk a gép márkáját és modelljét, a blokk méreteit, a furat konfigurációját, a forma méretét anyag, keménység, gyártási mennyiség és bármilyen mérettűrés vagy ellenőrzési követelmény. Egy meglévő forma rajz vagy blokkrajz segít a pontos árajánlat elkészítésében és a kompatibilitás megerősítésében.
